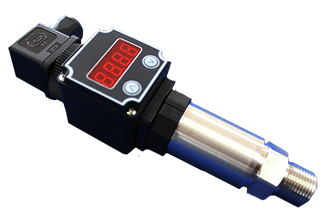

產品特點
赫斯曼接頭安全，更換方便
放大電路采用進口美國BB集成芯片，寬電壓供電
采用進口擴散硅壓力敏感元件，先進的膜片隔離技術
結構小巧、安裝方便
防雷擊、截頻干擾設計、抗干擾能力強
接線反向和過壓保護、限流保護
穩定性好、響應速度快、精度高、耐沖擊。
適用現場
適用于室內，液體或氣體的壓強測量，非防爆一般現場。
性能參數
測量介質： 液體或氣體
壓力類型： 表壓、負壓、絕壓
整體材質： 芯體：316不銹鋼 、 外殼：316不銹鋼。
液位量程： -100KPa——0——100MPa（中間可選）
輸出信號： 4——20mA、 0——5VDC、0——10VDC、1-5VDC
供電電源： 9-36VDC
精度等級： 0.1%FS、0.25%FS
介質溫度： -40——60℃
環境溫度： -40——85℃
過載能力： 200%FS
抗震性能： 25g（20…2000Hz）
響應頻率： ≤500Hz
穩定性能： ±0.1% FS/年
溫度漂移： ±0.01%FS/℃
防護等級： IP65
安裝事項：
變送器可直接安裝在管道上，無需另設支架，在管道上直接安裝的條件是過程溫度和環境溫度都應符合變送器的使用條件。但在一些特殊場所中安裝壓力變送器壓力取源時就必須注意以下幾點要求：
1.測量氣體壓力時，取壓點應在管道的上半部。
2.測量液體壓力時，取壓點應在管道的下半部與管道的水平中心線成0℃——45℃夾角的范圍內。
3.測量蒸汽壓力時，取壓點取在管道的上半部以及下半部與工藝管道水平中心線成0度——45度夾角的范圍內。
4.壓力取源部件的安裝位置，應選擇在介質流束穩定的管段。
5.壓力取源部件與溫度取源部件在同一管道上時，壓力取源部件應安裝在溫度取源件的上游側，壓力取源部件的端部不應超出設備和管道的內壁。
6.對于測量的介質是高溫的，必須安裝冷凝器，冷凝器的長短根據溫度和介質而定，冷卻到傳感器能夠接受的范圍。
7.在垂直管道上測量帶有灰塵、固體顆?；虺恋砦锏然鞚峤橘|的壓力時，取源部件應傾斜向上安裝，與水平線的夾角應大于30度，在水平管道上宜順流束成銳角安裝。
8.壓力變送器安裝位置應光線充足，操作和維護方便，不宜安裝在振動、潮濕、高溫、有腐蝕性和強磁場干擾的地方，否則會嚴重影響測量結果和變送器的壽命。
9.壓力變送器安裝位置應盡可能靠近取源部件。測量低壓的變送器的安裝高度宜與取壓點高度一致，尤其是測量液體介質和可凝性氣體介質。
10.測量氣體介質壓力時，變送器安裝位置宜高于取壓點，測量液體或蒸汽壓力時，變送器安裝位置宜低于取壓點，目的在于減少排氣、排液附加設施。壓力變送器安裝方式除直
安裝于工藝管道上的方式外，通常為分離安裝方式，可在現場制作立柱支架，采用u形螺栓卡設，也可采取墻板支架安裝方式，無論何種安裝方式，壓力變送器應垂直安裝，儀表接線盒的電纜入口不應朝上。
注意事項：
請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符；
確認電源電壓是否正確，電源正，負與產品正負接線對應；
避免安裝在易磕碰位置，以免損壞產品；
用戶在使用時請不要自行拆卸，以免損壞產品；
變送器及導線應遠離高電壓，電磁干擾嚴重的地方；
請保存好合格證，維修時隨同產品一同返回。
售后服務：
產品在保修期內經本廠技術檢測屬于質量問題本公司承擔全部費用；
請在寄回前務必把殘余的介質清理干凈，特別是對人身健康有害的物質，如腐蝕性的，有毒的，致癌的或具有輻射性的物質；
請保存好保修卡和合格證，維修時隨同產品一同返回；
如果變送器出現故障，請與我公司的售后服務取得聯系，確認問題后需要把變送器寄回本司維修時
請附帶以下信息：
現場環境描述
故障現象
收貨地址與聯系方式
常見故障分析與排除：
|
故障現象 |
原因分析 |
排除方法 |
|
變送器無輸出信號 |
變送器沒有供電 電源信號線接反 |
檢查電源，正常供電 重新正確接線 |
|
在壓力穩定時輸出信號不規則跳動 |
變送器外殼沒有接地 現場有強力信號干擾 沒有使用帶屏蔽功能的線纜 |
變送器完全與大地連接 使用屏蔽電纜，并且是電纜接地 |
|
變送器沒有壓力時候輸出信號錯誤 |
變送器沒有工作在其要求環境下 |
將變送器移動的合適的環境下或采取保護措施是變送器符合其工作要求 |
|
變送器輸出信號與實際壓力不符 |
供電電壓不正確 外接負載過大 |
調整供電電壓到正常值 減少外接負載 |
注：若故障現象與上面不符請與本公司技術員聯系解決。
儲存方式：
變送器屬于精密儀器，應存放在干燥通風常溫的室內環境。
